Opis
Integracja modułów przekaźnikowych Waveshare Relay z centralami Home Center serii 3 oraz Yubii Home, z wykorzystaniem protokołu Modbus.
Ze względu na cyfrowy charakter sprzedaży, zwrot towaru nie jest możliwy.
W celu realizacji należy podać w uwagach do zamówienia numer seryjny posiadanej centralki FIBARO.
Plik fqax należy wczytać do centrali Home Center przez panel administratora (przez przeglądarkę WWW): menu Konfiguracja, sekcja Urządzenia, przycisk Dodaj, zakładka Inne, polecenie Wgraj z pliku.
Integracja była testowana i działa z następującymi bramkami:
- Waveshare: RS485 TO ETH (B), RS232/485/422 TO POE ETH (B) (www.waveshare.com/wiki)
- Elfin: EE11A, EW11A (www.hi-flying.com)
UWAGA: testowane przez nas bramki marki PUSR nie działały poprawnie z modułami Waveshare Relay. Waveshare zapowiada nowe oprogramowanie dla swoich modułów (v2.0) z poprawioną zgodnością ze standardem Modbus. Testowane przez nas moduły dostępne obecnie na rynku miały oprogramowanie v1.0. Na wszelki wypadek, do podłączania modułów zalecamy bramki marki Waveshare.
Powinna zadziałać również z innymi bramkami o tej samej funkcjonalności.
W załączniku poniżej umieszczona jest wersja demonstracyjna. Udostępniany QuickApp jest kompaktową wersją demonstracyjną (testową). Działa przez 7 dni od momentu zainstalowania na centralce Home Center, z dodatkowym limitem na rok 2024r.
Kompatybilność:
- Centrala FIBARO Home Center 3 (Lite), z oprogramowaniem 5.150 lub nowszym
- Centrala FIBARO Yubii Home (PRO) i zgodne, z oprogramowaniem 5.150 lub nowszym
- Waveshare 8ch Relay (B) (Modbus RTU, zasilanie 7-36V), Waveshare 8ch Relay (Modbus RTU, zasilanie 5V), .wiki/Modbus_RTU_Relay
- Waveshare 8ch POE ETH Relay (Modbus TCP, POE, zasilanie 7-36V), .wiki/Modbus_POE_ETH_Relay
- Waveshare 8ch Relay (D) with 8 inputs (Modbus RTU, zasilanie 7-36V), .wiki/Modbus_RTU_Relay_(D)
- Waveshare 16ch Relay (Modbus RTU, zasilanie 5V), .wiki/Modbus_RTU_Relay_16CH
- Waveshare 32ch Relay (Modbus RTU, zasilanie 7-36V), .wiki/Modbus_RTU_Relay_32CH
- Sprzętowa bramka Modbus RTU-TCP Gateway (konieczna dla modułów z obsługą Modbus RTU)
Jak to działa
Rozwiązanie bazuje na protokole Modbus TCP i komunikuje się ze integrowanym urządzeniem za pośrednictwem dodatkowej bramki (konwertera sprzętowego) Modbus RTU-TCP. Moduły Waveshare Relay, poza jednym wyjątkiem, obsługują protokół Modbus tylko w wersji RTU, poprzez port szeregowy RS485 (połączenie kablem 2-żyłowym).
Moduł Waveshare 8ch POE ETH Relay jako jedyny posiada port LAN i obsługuje protokół Modbus TCP – będzie komunikował się z centralami Fibaro i Yubii bez dodatkowych bramek czy konwerterów.
Obsługiwane funkcje:
- Kontrola stanu każdego wyjścia przekaźnikowego (dla każdego wyjścia dodawane jest do systemu osobne urządzenie typu przełącznik)
- Opcja Włącz wszystko i Wyłącz wszystko

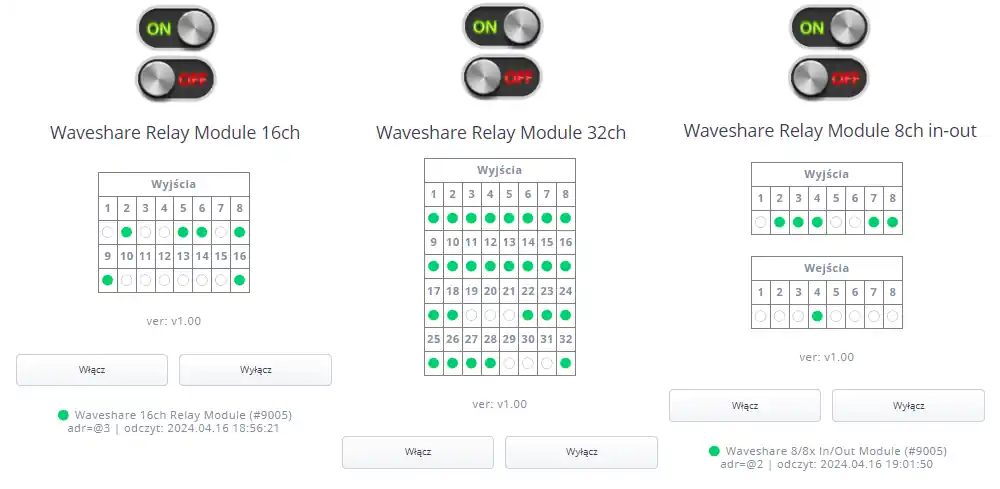

- Prezentacja stanu wszystkich wejść i wyjść w widoku QuickAppa
Dla modułu Waveshare 8ch Relay (D) z wejściami cyfrowymi
- Obsługa stanu wejść (dla każdego wejścia dodawanie jest do systemu osobne urządzenie typu sensor binarny)
- Możliwość zdefiniowana trybu działania każdej pary wejście-wyjście (działanie niezależne, pełna zgodność stanu wyjścia z wejściem, impuls na wejściu zmienia stan wyjścia)
Więcej informacji o dostępnych opcjach i konfiguracji wszystkich urządzeń znajduje się w dokumencie udostępnionym do pobrania niżej.
W załączniku poniżej umieszczona jest wersja demonstracyjna. Udostępniany QuickApp jest kompaktową wersją demonstracyjną (testową). Działa przez 7 dni od momentu zainstalowania na centralce Home Center, z dodatkowym limitem na rok 2024r.
